İşin Tanımı

Denge Kimya Çorlu Üretim Tesisi Labratuvar katı Havalandırma ve İklimlendirme sistemi BOTES tarafından yapılmıştır.

Arge Kimyasal Lab.İçinde Yaz – kış kliması tasarlandı; Lab içinde farklı zamanlarda çalışan 8 ad. Çeker Ocak bulunmakta. Bunların yarısı eş zamanlı çalışıyor. Her bir çeker ocağın kendi 600 m³ hava emişi var.Bunlardan emilen hava toplam 4.800 m3 hava filitrasyon amaçlı Kimyasal hava toplama sistemine gönderildi. Bu sistem her bir Çeker ocak ile entegre çalışan ve devreye giren çeker ocak sayısına göre Çeker Ocak  aspiratörü hız almakta ve çalışan Çeker ocak sayısına uygun havayı emip Aktif Carbonfilitre sistemine sevk etmektedir.

Bu labratuvar alanı içindeDAIKIN marka AHU- 1 klima santrali ile ortam şartlandırılması ve Labratuvar havalandırması yapılmaktadır.  Santral Üfleme debisi 7.000 m³ olup aynı zamanda 8 ad. Çeker ocak ve Kimyasal depo emiş fanlarının mack – up havasını da sağlamaktadır.  AHU 1 Klima santrali Isı geri kazanımlı olarak tasarlanmış olup Çeker ocaklar çalışmaz iken %100 dış hava ile çalışmakta. Çeker ocaklar devreye girdikçe AHU Emiş fanı hız düşürmekte. AHU-1 Ortam ısıtma ve soğutma işini Sıcak ve soğuk sulu batarya ile sağlandı.

Santral bünyesinde Üfleme tarafından G4 + F7 – Egsozt tarafından G4 Hava Filitresiortama sevk edilen havayı sürekli filitre etmektedir.

Mahal havası sıcaklık kontrolü

Filitrekirlilik Kontrolü G4 + F7 + G4

Mahal nem izleme

Mahal   fark basınç izleme

Isıtma da 2 Yollu vana ve soğutma da 3 Yollu vana otomasyonu oransal vanalar ile sağlanmaktadır.

Kimyasal uygulama Lab. İçinde Yaz – kış kliması tasarlandı 1 ad. Çeker Ocak var. 600 m3 emişi var.Bundan emilen hava Kimyasal hava toplama sistemine sevk edilmekte.

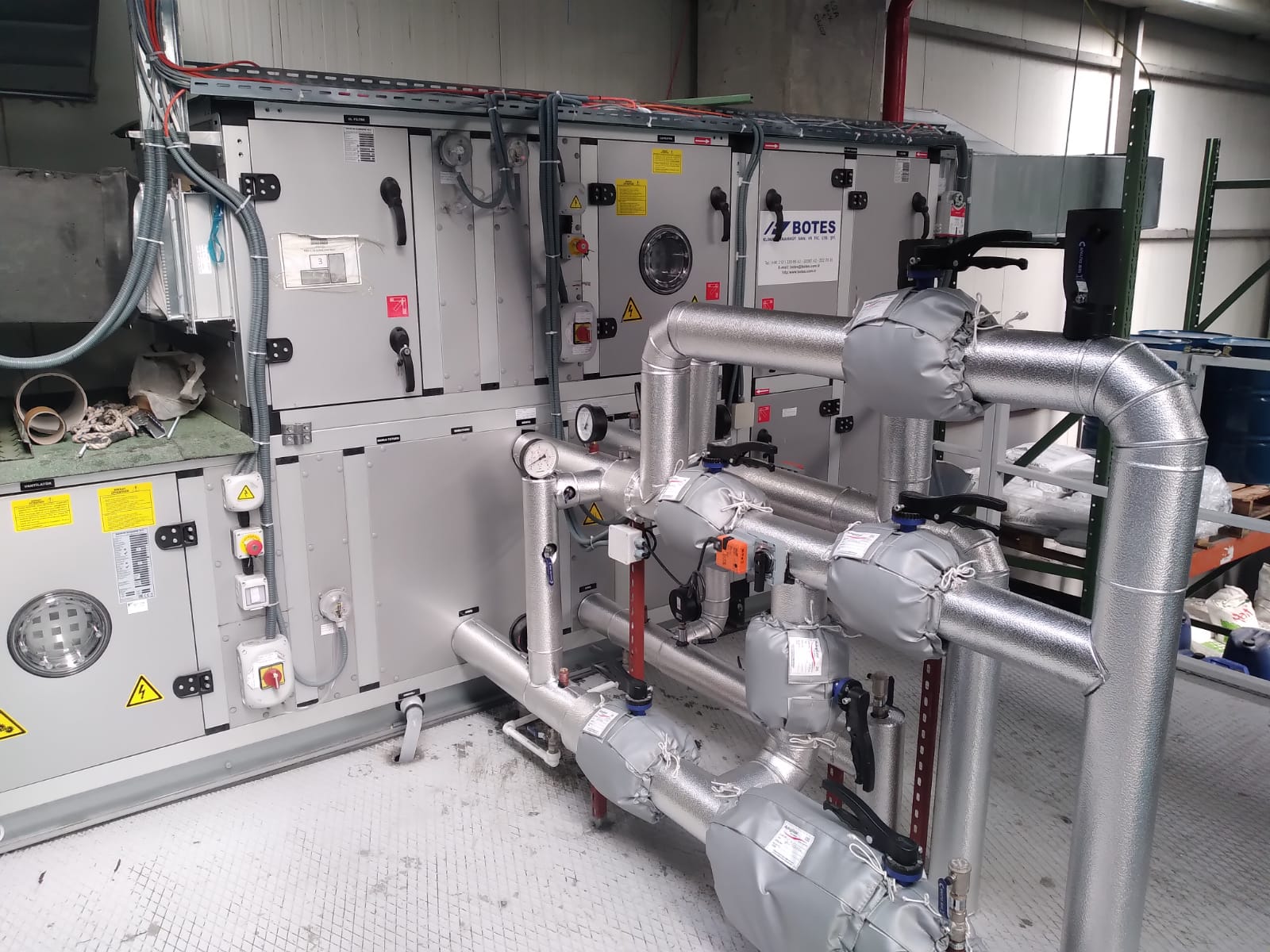

Bu labrotuvarın havalandırma ve iklimlendirme sistemi bağımsız olarak %100 dış hava ile çalışan Isı geri kazanımlıDaıkın marka AHU 2 Santrali ile sağlandı. Bu santral aynı zamanda 1000 m3 Çeker ocak ınmackup havasını da sağlamakta.

AHU2 de Isıtma sıcak sulu soğutma ise Soğuk sulu batarya ile sağlandı.

Santral bünyesinde Üfleme tarafından G4 + F7 – Egsozt tarafından G4 Hava Filitresiortama sevk edilen havayı sürekli filitre etmektedir.

Mahal havası sıcaklık kontrolü

Filitrekirlilik Kontrolü G4 + F7 + G4

Mahal nem izleme

Mahal   fark basınç izleme

Isıtma da 2 Yollu vana ve soğutma da 3 Yollu vana otomasyonu oransal vanalar ile sağlanmaktadır.

Ortak Ofis alanları; Fiziksel uygulama lab, Rapor hazırlama, Enstümantel Analiz lab. Mikroskop alanı, Bağımsız olarak Daıkın Marka % 100 dış hava lı Isı Geri kazanımlı havalandırma santrali ile havalandırılmış. Ve Daıkın VRF sistem ile Yaz – Kış kliması yapılmıştır.

Tüm mekanik sistem Otomasyon ve Güç panoları Botes tasarlanmış ve imal edilmiştir.

Yapım tarihi: 2021

İşin toplam bedeli:152.000 € + KDV

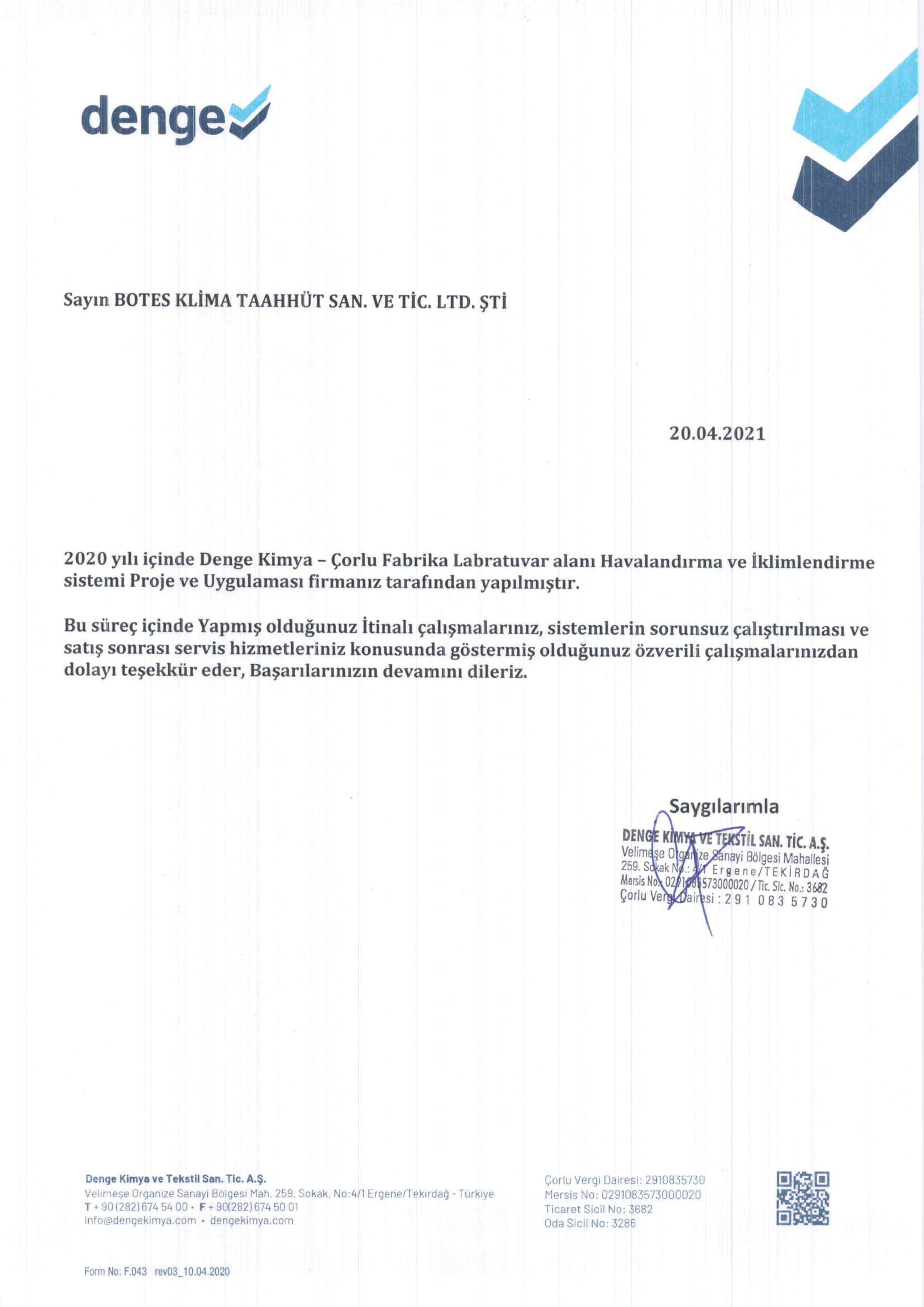

Teşekkür Mektubu
